Cabo de fibra óptica 12 núcleo 24 núcleo 48 núcleo SM G652D Diâmetro externo 7,0 mm fio de aço PE cabo de fibra de revestimento preto
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TTI |
| Certificação: | CE, ROHS |
| Número do modelo: | GYXTW Cabos de fibra óptica |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | Negociável |
|---|---|
| Preço: | negociável |
| Detalhes da embalagem: | Pacote padrão (Surport OEM/ODM) |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | D/A, D/P, T/T, , , |
| Habilidade da fonte: | 10000 peças |
|
Informação detalhada |
|||
| Nome do produto: | Cabo ótico da fibra de GYXTW | Aplicação: | Aéreo, directamente enterrado, conduto |
|---|---|---|---|
| Cores: | Negro | Materiais: | PE |
| Tipo de fibra: | G652D | Contagem de fibras: | 2-24 Núcleos |
| Comprimento de onda: | 1310 nm ou 1550 nm | Membro da força: | Fios de aço |
| Utilização: | FTTX | Duração: | Customizted |
| Controle de qualidade: | 100% teste antes do envio | Pacote: | Ram de madeira |
| Destacar: | 7.0 mm Cabo de fibra óptica,cabo de fibra ótica 24Core,Cabos de fibra óptica de 48 núcleos |
||
Descrição de produto
Cabo de fibra óptica 12 núcleo 24 núcleo 48 núcleo SM G652D Diâmetro externo 7,0 mm fio de aço PE cabo de fibra de revestimento preto
1Especificações:

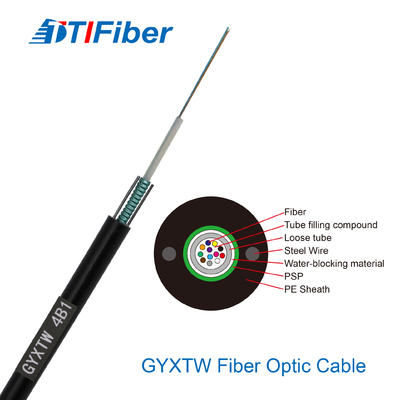

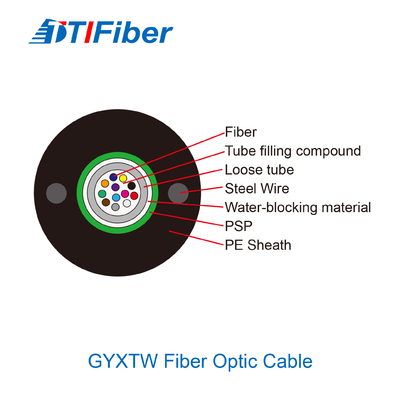

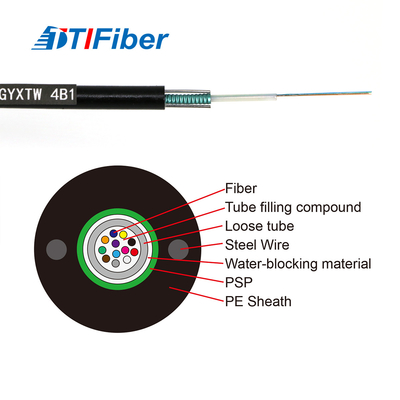

As fibras, de 250 μm, são colocadas num tubo solto feito de um plástico de elevado módulo.
Os tubos são preenchidos com um composto de enchimento resistente à água.
O tubo é enrolado com uma camada de fita de aço ondulado longitudinalmente.
A fita de aço e o material de bloqueio de água do tubo solto são aplicados para manter o cabo compacto
Dois fios de aço paralelos são colocados nos dois lados da fita de aço.
O cabo é completado com revestimento PE.
| Posições | Especificações | |
| Contagem de fibras | 2 ~ 24 | |
| Fibras de revestimento coloridas | Dimensão | 250 μm±15 μm |
| Cores | Azul, laranja, verde, marrom, cinza, branco | |
| Tubos soltos | Dimensão | 20,10 mm±0,05 mm |
| Materiais | PBT | |
| Cores | Naturais | |
| Membro da Força | Diâmetro | 1.0 mm |
| Materiais | Aço | |
| Vestuário exterior | Dimensão | 80,0 mm±0,1 mm |
| Materiais | PE | |
| Cores | Negro | |
2Características:
Bom desempenho mecânico e de temperatura
Tubos soltos de alta resistência resistentes à hidrólise
Compostos especiais de enchimento de tubos garantem uma proteção crítica da fibra
Resistência ao esmagamento e flexibilidade
PSP reforçando a resistência à umidade
Dois fios de aço paralelos garantem a resistência à tração
Pequeno diâmetro, peso leve e instalação amigável
Armazenamento / Temperatura de funcionamento: -40°C~+70°C
3Aplicação:
- Área de relâmpagos frequentes e campo antieléctrico: O metro, o túnel
- Comunicação de longa distância: rede principal local e rede de utilizadores
- Aplicação por conduta e por enterro direto
- Ambiente hostil
| Posições | Especificações | |
| Contagem de fibras | 2 ~ 24 | |
| Fibras de revestimento coloridas | Dimensão | 250 μm±15 μm |
| Cores | Azul, laranja, verde, marrom, cinza, branco | |
| Tubos soltos | Dimensão | 20,10 mm±0,05 mm |
| Materiais | PBT | |
| Cores | Naturais | |
| Membro da Força | Diâmetro | 1.0 mm |
| Materiais | Aço | |
| Vestuário exterior | Dimensão | 80,0 mm±0,1 mm |
| Materiais | PE | |
| Cores | Negro | |
Características mecânicas e ambientais
| Posições | Unam-se. | Especificações |
| Tensio (a longo prazo) | N | 600 |
| Tensão (a curto prazo) | N | 1500 |
| Crush (a longo prazo) | N/10cm | 300 |
| Crush (a curto prazo) | N/10cm | 1000 |
| Min. raio de curvatura (dinâmico) | mm | 20D |
| Min. Raio de curvatura (estático) | mm | 10D |
| Temperatura de instalação | °C | -20~+60 |
| Temperatura de funcionamento | °C | -40~+70 |
| Temperatura de armazenamento | °C | -40~+70 |
Parâmetro técnico
| Contagem de fibras | Diâmetro do cabo (mm) | Peso do cabo (kg/km) |
Resistência à tração Long/Short Prazo (N) |
Resistência ao esmagamento Long/Short Prazo (N/100 mm) |
Curvatura Radius estático/dinâmico (mm) |
| 2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Características da transmissão | |||||
| G.652 | G.655 | 50/125 μm | 62.5/125 μm | ||
|
Max. atenuação (dB/km) (+20°C) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| Comprimento de onda de corte do cabo (nm) | ≤ 1260 | ≤ 1450 |
|
||

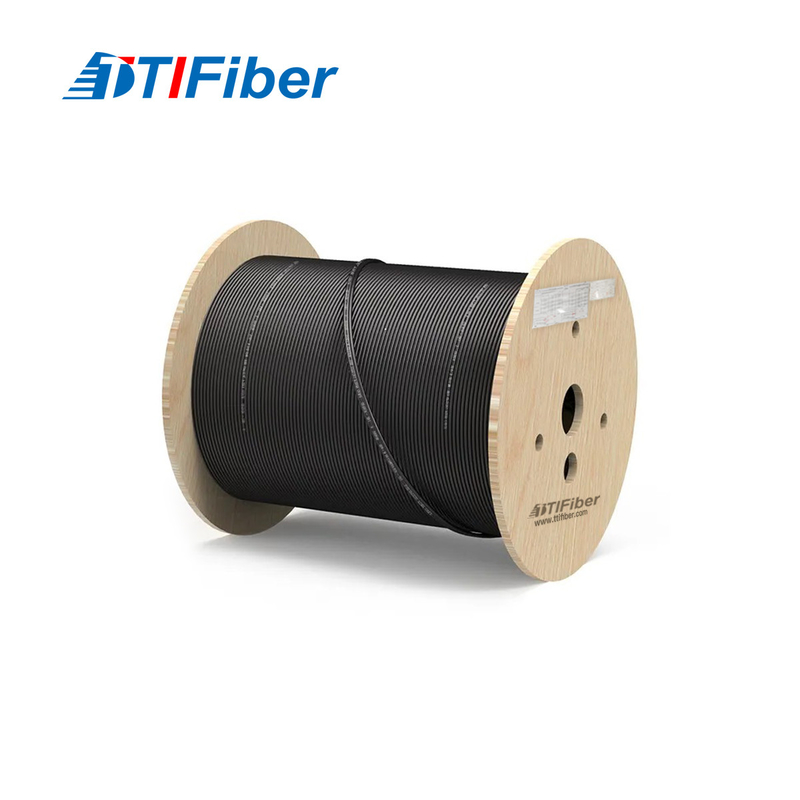

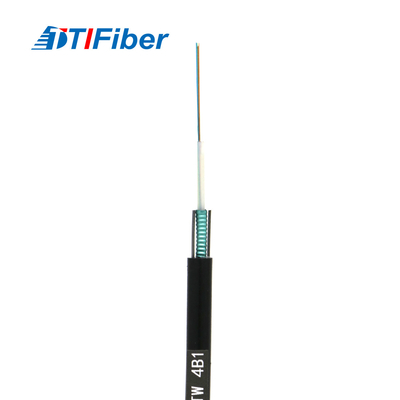

4Imagem do produto:
