Cabos de fibra óptica FTTH ao ar livre
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | TTI Fiber |
| Certificação: | ISO 9001, ISO 14001, REACH， ROHS, CE and CPR certificates |
| Número do modelo: | ADSS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1000 |
|---|---|
| Preço: | negociável |

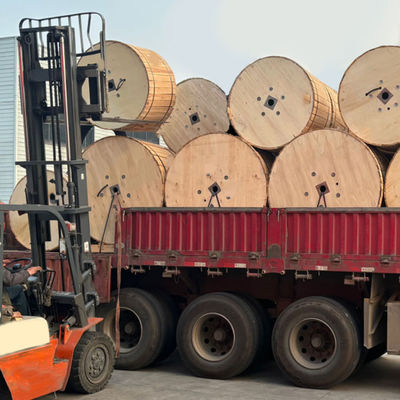

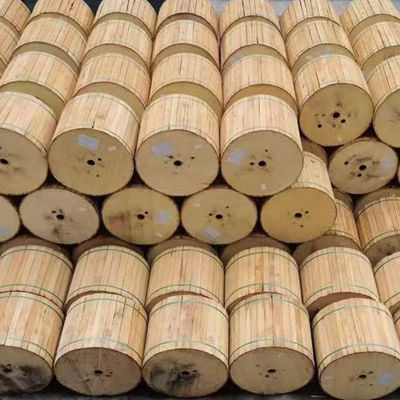

| Detalhes da embalagem: | Tambor de madeira |
| Tempo de entrega: | 5-8 dias úteis |
| Termos de pagamento: | T/T. |
| Habilidade da fonte: | 1 km/tambor ou outros comprimentos de embalagem personalizados |
|
Informação detalhada |
|||
| Cor: | Black, geralmente cor preta, azul ou outros, aqua, amarelo | Material: | Disponível mediante solicitação do cliente, PVC |
|---|---|---|---|
| Tipo de fibra: | G652D, G657A2, modo único ou modo multi, G657, fibra de modo único | Aplicação: | FTTH, ao ar livre, aéreo, cabo de fibra óptica ao ar livre, transmissão de sinal de áudio |
| Certificação: | ISO9001, ROHS, CE, CE and ROHS, ISO9001/CE/ROHS | Número de condutores: | ≥ 10, 2, 6 |
| Tipo: | Coaxial, FTTH 24 núcleo de fibra óptica, profissional fabrica fibra óptica SMA Connector, fibra ópti | Nome do produto: | Cabo de lançamento de fibra óptica, cabo de gota de FTTH, 2Core FTTH FTTH MODO ÚNICO INOSO/FIBRICAÇÃ |
| Contagem de fibras: | 2 núcleo, 2/4/6/8/12 núcleo, 1-144 núcleo, 1 núcleos, 1/2/4 núcleo | Comprimento: | conforme necessário, 1 km, 2 km ou outro requer |
| Material da jaqueta: | LSZH, PVC, PE, TPU, PVC/LSZH | Temperatura operacional: | -55 ~ + 85 ° C, -20 ℃ a 70 ℃, -40 ° C a + 70 ° C |
| Pacote: | Saco de plástico, caixa, 1 km/rolo | Bainha: | MDPE/HDPE, Plenum, LSZH, PVC, ECT |
| Diâmetro do cabo: | 0,25 mm, 2,2 ± 0,07 | Membro da força: | fio de aço, fio metálico, FRP |
| Nome: | FTTH CABO DE CABO DE CABO OURO | Fortalecer o membro: | FRP ou aço 0,4 mm/0,45 mm/0,5 mm, 1 fio de aço+ 2 frp |
| Destacar: | Outdoor ADSS fiber optic cable,Aerial fiber optic cable with warranty,FTTH fiber optic cable 96 core |
||
Descrição de produto
| Atributo | Valor |
|---|---|
| Cores | Negro, Geralmente Negro, Azul ou outros, Aquático, Amarelo |
| Materiais | Disponível a pedido do cliente, PVC |
| Tipo de fibra | G652D, G657A2, Fibra de modo único ou multi-modo, G657, Fibra de modo único |
| Aplicação | FTTH, OUTDOOR, Aerial, cabo blindado de fibra óptica exterior, Transmissão de sinal de áudio |
| Certificação | ISO9001, ROHS, CE, CE e ROHS, ISO9001/CE/ROHS |
| Número de condutores | ≥ 10, 2, 6 |
| Tipo | Cabos de fibra óptica coaxial, FTTH 24 núcleos, fabricantes profissionais Conector de fibra óptica SMA, fibra óptica nua, Single-Mode ou Multi-Mode |
| Nome do produto | cabo de lançamento de fibra óptica, cabo de queda ftth, cabo de queda de fibra óptica FTTH de modo único de 2 núcleos de fibra óptica interna/externa, conjunto blindado de cabo de fibra óptica de campo de 2 núcleos para operação em campo, cabo de queda de fibra óptica de 1 2 4 núcleos |
| Contagem de fibras | 2 núcleos, 2/4/6/8/12 Núcleo, 1-144 Núcleo, 1 núcleo, 1/2/4 Núcleo |
| Duração | como seu requerido, 1KM, 2KM ou outros requer |
| Materiais para casacos | LSZH, PVC, PE, TPU, PVC/LSZH |
| Temperatura de funcionamento | -55°C a + 85°C, -20°C a 70°C, -40°C a + 70°C |
| Pacote | Saco de plástico, cartão, 1 km/rolo |
| Capa | MDPE/HDPE, PLENUM, LSZH, PVC, ect. |
| Diâmetro do cabo | 0.25 mm, 2,2 ± 0.07 |
| Membro da força | Arame de aço, arame metálico, FRP |
| Nome | Cabo de queda de fibra óptica exterior, fibra óptica patchcord |
| Fortalecer o membro | FRP ou aço 0,4 mm/0,45 mm/0,5 mm, 1 fio de aço + 2 FRP |
Cabos de fibra óptica FTTH externos ADSS 2 4 6 8 12 24 48 72 96 Cabos aéreos de fibra óptica de comprimento de base

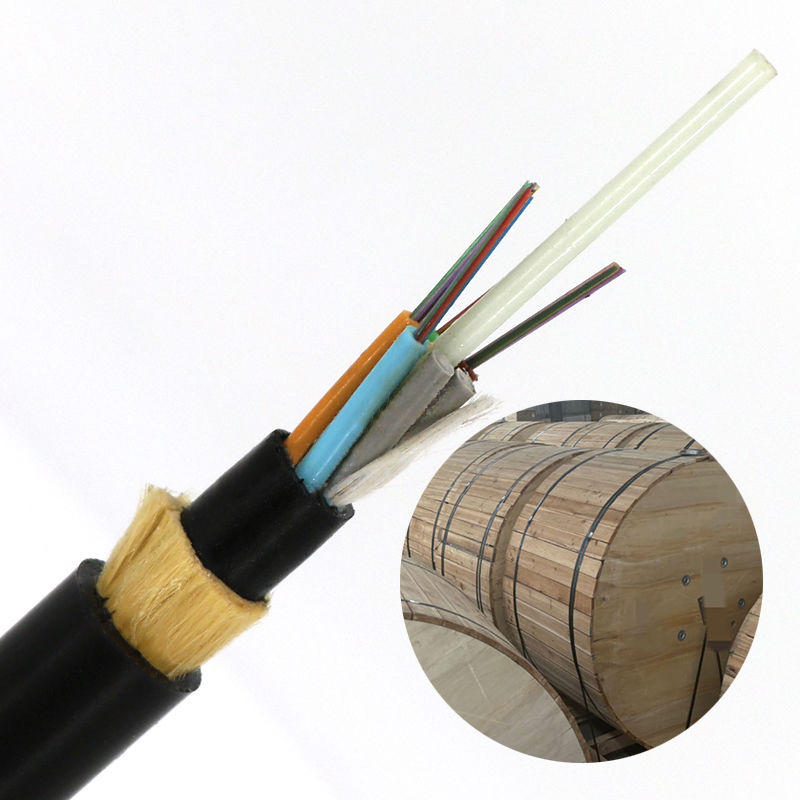

A estrutura do cabo de fibra óptica ADSS adota uma estrutura de fibras de camada de tubo solto, a fibra de 250 μm é posicionada num tubo solto feito de material de alto módulo,e o tubo solto é preenchido com composto à prova de águaO tubo solto (e a corda de enchimento) são enrolados em torno do núcleo central de reforço não metálico (FRP) para formar um núcleo de cabo compacto,e a lacuna do núcleo do cabo é preenchida com pomada de bloqueio de águaO núcleo do cabo é extrudido com revestimento interno de polietileno (PE), depois torcido com aramida para reforço e, finalmente, extrudido com revestimento externo de polietileno (PE) ou revestimento externo de AT.
A concepção do cabo óptico ADSS considera plenamente a situação real das linhas de energia e é adequada para diferentes níveis de linhas de transmissão de alta tensão.O revestimento de polietileno (PE) pode ser utilizado para linhas de 10 kV e 35 kVNo caso das linhas de 110 kV e 220 kV, o ponto de suspensão do cabo óptico deve ser determinado através do cálculo da distribuição da intensidade do campo eléctrico e deve ser utilizada a bainha exterior.Ao mesmo tempo, a dosagem da fibra de aramida e o processo de enxaguamento perfeito são cuidadosamente concebidos para atender aos requisitos de aplicação de diferentes faixas.
- Pequeno diâmetro de cabo (adaptado para mau clima), peso leve, comprimento de 100 m, baixa carga fixada na torre.
- Estrutura não-metálica, bom isolamento, anti-trovão.
- Tecnologia de produção refinada, força uniforme para fios de aramida, com flexibilidade de tensão superior.
| Condições meteorológicas | A | B | C | D |
|---|---|---|---|---|
| Velocidade do vento ((m/s) | 25 | 35 | 10 | 10 |
| Congelamento (m/s) | 0 | 0 | 5 | 10 |
| Carga extra ((N/m) | 0.7 | 0.7 | 2.5 | 4.4 |
| Ponto | G.652 | G.655 | 50/125um | 62.5/125um |
|---|---|---|---|---|
| Atenuação @850 nm | ≤ 3,0 dB/km | ≤ 3,2 dB/km | ||
| Atenuação @1300nm | ≤ 1,0 dB/km | ≤ 1,2 dB/km | ||
| Atenuação @1310nm | ≤ 0,36 dB/km | ≤ 0,40 dB/km | ||
| Atenuação @1550nm | ≤ 0,22 dB/km | ≤ 0,23 dB/km | ||
| Largura de banda @850 nm | ≥ 500MHZ.km | ≥ 200 MHz.km | ||
| Largura de banda @1300nm | ≥ 1000MHZ.km | ≥ 600MHZ.km | ||
| Abertura numérica | 0.200±0.015NA | 0.275±0.015NA | ||
| Comprimento de onda de corte do cabo | ≤ 1260 mm | ≤ 1450 mm |
| Diâmetro de referência ((mm) | RTS (kN) | MAT(kN) | Área seccional do elemento de tração ((mm2) | Modulo de elasticidade ((kN/mm2) | Coeficiente de expansão térmica ((10-6/K) |
|---|---|---|---|---|---|
| 11.8 | 10 | 4 | 4.6 | 7.6 | 1.8 |
| 12 | 15 | 6 | 7.6 | 8.3 | 1.5 |
| 12.3 | 20 | 8 | 10.35 | 9.45 | 1.3 |
| 12.6 | 24 | 10 | 13.8 | 10.8 | 1.2 |
| 12.8 | 30 | 12 | 14.3 | 11.8 | 1 |
| 13.1 | 36 | 15 | 18.4 | 13.6 | 0.9 |
| 13.5 | 45 | 18 | 22 | 16.4 | 0.6 |
| 13.8 | 53 | 22 | 26.4 | 18 | 0.3 |
| 14.4 | 60 | 26 | 32.2 | 19.1 | 0.1 |
| 14.6 | 70 | 28 | 33 | 19.6 | 0.1 |
| 14.8 | 85 | 34 | 40 | 20.1 | 0.1 |
| Duração (m) Adaptar-se às condições meteorológicas | Peso (kg/km) |
|---|---|
| A: 160, B: 100, C: 140, D: 100 | PE: 117, AT: 124 |
| A: 230, B: 150, C: 200, D: 150 | PE: 121, AT: 129 |
| A: 300, B: 200, C: 290, D: 200 | PE: 126, AT: 134 |
| A: 370, B: 250, C: 350, D: 250 | PE: 133, AT: 141 |
| A: 420, B: 280, C: 400, D: 280 | PE: 138, AT: 145 |
| A: 480, B: 320, C: 460, D: 320 | PE: 145, AT: 153 |
| A: 570, B: 380, C: 550, D: 380 | PE: 155, AT: 163 |
| A: 670, B: 460, C: 650, D: 460 | PE: 163, AT: 171 |
| A: 750, B: 530, C: 750, D: 510 | PE: 177, AT: 186 |
| A: 800, B: 560, C: 800, D: 560 | PE: 182, AT: 191 |
| A: 880, B: 650, C: 880, D: 650 | PE: 195, AT: 204 |
